معرفی نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF

در دنیای مهندسی ساختمان، استفاده از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF نقش بسزایی در بهبود فرآیند طراحی و افزایش دقت محاسبات دارد. این نرم‌افزارها امکانات متعددی را در اختیار مهندسان قرار می‌دهند تا بتوانند سازه‌های سبک و مقاومی را در کمترین زمان ممکن طراحی و تحلیل کنند.

از جمله مزایای طراحی سازه LSF با نرم افزار این است که نه‌تنها باعث صرفه‌جویی در زمان و هزینه می‌شود؛ بلکه دقت و صحت نتایج را نیز به طور قابل‌توجهی افزایش می‌دهد. برای کسب اطلاعات بیشتر در خصوص محاسبات سازه ال اس اف با نرم افزار تا انتهای این مقاله از سری مقالات سایت فرازسازه همراه ما باشید.

نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF؛ مقدمه ‌ای بر سازه‌ های LSF

در دنیای امروز صنعت ساختمان‌سازی با چالش‌های متعددی از جمله افزایش سرعت ساخت، کاهش هزینه‌ها و ارتقای کیفیت و ایمنی مواجه است. در این راستا استفاده از فناوری‌های نوین و مصالح جدید نقش بسزایی در پاسخگویی به این چالش‌ها ایفا می‌کند. سازه‌های LSF (Light Steel Frame) یا سازه‌های فولادی سبک یکی از این فناوری‌های نوین است که به دلیل مزایای فراوان به‌سرعت در حال جایگزینی با روش‌های سنتی ساخت‌وساز است. برای طراحی و تحلیل دقیق این سازه‌ها استفاده از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF ضروری است.

این نرم‌افزارها با ارائه ابزارهای قدرتمند، امکان مدل‌سازی دقیق، تحلیل رفتار سازه تحت بارگذاری‌های مختلف و بهینه‌سازی طراحی را فراهم می‌کنند. سازه‌های LSF از مقاطع فولادی سرد نورد شده (Cold-Formed Steel) تشکیل شده‌اند که با استفاده از اتصالات پیچ‌ومهره به یکدیگر متصل می‌شوند. این نوع سازه‌ها به دلیل وزن سبک، سرعت بالای اجرا، مقاومت در برابر زلزله و قابلیت بازیافت به‌عنوان یک جایگزین مناسب برای سازه‌های بتنی و فولادی سنتی مطرح شده‌اند. به طور کلی استفاده از سازه‌های LSF در ساخت انواع ساختمان‌ها از جمله ساختمان‌های مسکونی، تجاری، اداری و صنعتی رو به افزایش است.

اهمیت استفاده از نرم ‌افزارهای تخصصی در طراحی سازه‌ های LSF

طراحی سازه‌های LSF به دلیل ماهیت خاص این نوع سازه‌ها، نیازمند دانش و تخصص ویژه‌ای است. از جمله مزایای طراحی سازه LSF با نرم افزار این است که به مهندسان کمک می‌کند تا بادقت و سرعت بیشتری به طراحی سازه‌ها بپردازند. نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF با ارائه امکانات زیر فرآیند طراحی را تسهیل می‌کنند:

• مدل‌سازی دقیق سازه: نرم‌افزارهای طراحی سازه‌های LSF امکان مدل‌سازی دقیق اجزای سازه، اتصالات و بارگذاری‌ها را فراهم می‌کنند.
• تحلیل رفتار سازه: این نرم‌افزارها با استفاده از روش‌های تحلیل المان محدود (Finite Element Analysis) و سایر روش‌های تحلیلی، رفتار سازه تحت بارگذاری‌های مختلف از جمله بارهای ثقلی، بارهای جانبی (زلزله و باد) و بارهای حرارتی را بررسی می‌کنند.
• بهینه‌سازی طراحی: نرم‌افزارهای طراحی سازه‌های LSF، امکان بهینه‌سازی طراحی با درنظرگرفتن محدودیت‌های مختلف از جمله محدودیت‌های مربوط به مقاومت، پایداری و تغییر شکل را فراهم می‌کنند.
• تهیه نقشه‌های اجرایی: این نرم‌افزارها امکان تهیه نقشه‌های اجرایی دقیق و کامل را برای ساخت و نصب سازه فراهم می‌کنند.

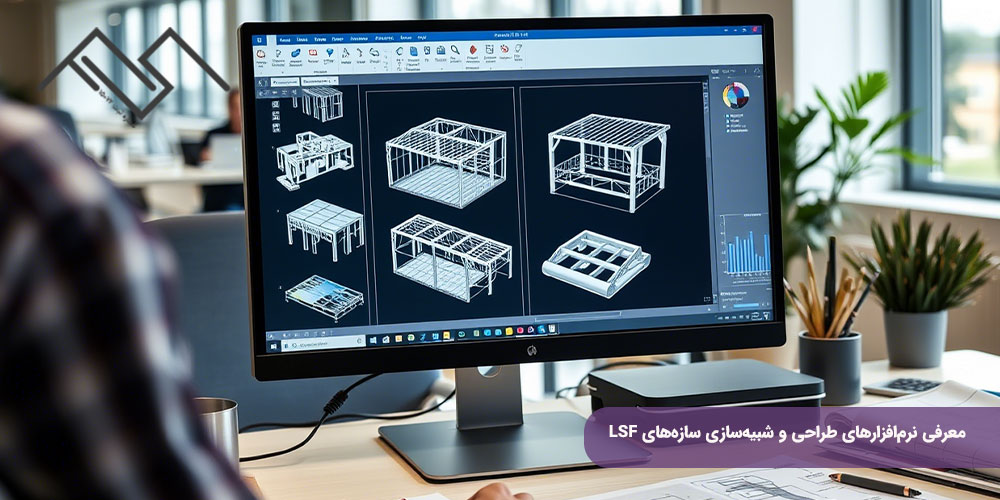

معرفی نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF

نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF، ابزارهای قدرتمندی هستند که به مهندسان کمک می‌کنند تا بادقت و سرعت بیشتری به طراحی و تحلیل این نوع سازه‌ها بپردازند. استفاده از این نرم‌افزارها می‌تواند منجر به افزایش دقت، کاهش هزینه‌ها، افزایش ایمنی، بهبود کیفیت ساخت و افزایش بهره‌وری در پروژه‌های LSF شود.

باتوجه‌به مزایای طراحی سازه LSF با نرم افزار و اهمیت استفاده از نرم‌افزارهای تخصصی در طراحی آن‌ها انتظار می‌رود که استفاده از این نرم‌افزارها در آینده‌ای نزدیک، گسترش بیشتری یابد. بااین‌حال برای استفاده صحیح و کارآمد از این نرم‌افزارها، نیاز به آموزش و کسب مهارت‌های لازم مورد نیاز است. در حال حاضر نرم‌افزارهای مختلفی برای طراحی و شبیه‌سازی سازه‌های LSF در دسترس هستند که هر کدام دارای ویژگی‌ها و قابلیت‌های خاص خود هستند. در اینجا به معرفی برخی از این نرم‌افزارها می‌پردازیم:

1. Vertex BD

این نرم‌افزار یکی از محبوب‌ترین نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF است که به دلیل رابط کاربری آسان و قابلیت‌های گسترده مورد توجه بسیاری از مهندسان قرار گرفته است. Vertex BD امکان مدل‌سازی سه‌بعدی سازه، تحلیل رفتار سازه، تهیه نقشه‌های اجرایی و مدیریت پروژه را فراهم می‌کند. این نرم‌افزار همچنین دارای کتابخانه‌ای جامع از مقاطع فولادی سرد نورد شده است که به مهندسان کمک می‌کند تا به‌راحتی مقاطع مورد نیاز خود را انتخاب کنند.

2. FRAMECAD

FRAMECADیک نرم‌افزار جامع برای طراحی و ساخت سازه‌های LSF است که از طراحی اولیه تا تولید قطعات تمام مراحل را پوشش می‌دهد. از جمله مزایای طراحی سازه LSF با نرم افزار FRAMECAD این است که امکان مدل‌سازی سه‌بعدی سازه، تحلیل رفتار سازه، بهینه‌سازی طراحی، تهیه نقشه‌های اجرایی و کنترل ماشین‌آلات تولید را فراهم می‌کند. FRAMECAD به دلیل قابلیت‌های پیشرفته و یکپارچگی با ماشین‌آلات تولید به‌عنوان یک راهکار کامل برای صنعت LSF شناخته می‌شود.

3. SAP2000

SAP2000 یکی دیگر از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF است. این نرم افزار یک نرم‌افزار تحلیل سازه عمومی است که قابلیت‌های گسترده‌ای برای تحلیل انواع سازه‌ها از جمله سازه‌های LSF دارد. این نرم‌افزار امکان مدل‌سازی سه‌بعدی سازه، تحلیل استاتیکی و دینامیکی، تحلیل خطی و غیرخطی و تحلیل پایداری را فراهم می‌کند. SAP2000 به دلیل دقت و قابلیت‌های تحلیلی بالا به‌عنوان یک ابزار قدرتمند برای تحلیل رفتار سازه‌های LSF شناخته می‌شود.

4. نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF ؛ ETABS

ETABSنیز یک نرم‌افزار تحلیل سازه عمومی است که به طور خاص برای تحلیل ساختمان‌ها طراحی شده است. این نرم‌افزار امکان مدل‌سازی سه‌بعدی ساختمان، تحلیل استاتیکی و دینامیکی، تحلیل خطی و غیرخطی و تحلیل پاسخ طیفی را فراهم می‌کند. ETABS به دلیل قابلیت‌های ویژه برای تحلیل ساختمان‌ها به‌عنوان یک ابزار مناسب برای تحلیل سازه‌های LSF در ساختمان‌های بلندمرتبه شناخته می‌شود.

5. Revit Structure

Revit Structureیک نرم‌افزار مدل‌سازی اطلاعات ساختمان (BIM) است که امکان مدل‌سازی سه‌بعدی سازه، تهیه نقشه‌های اجرایی و مدیریت اطلاعات سازه را فراهم می‌کند. مزایای طراحی سازه LSF با نرم افزار Revit Structure موجب شده که این نرم افزار به‌عنوان یک ابزار مناسب برای هماهنگی بین رشته‌های مختلف مهندسی و مدیریت پروژه در پروژه‌های LSF شناخته شود.

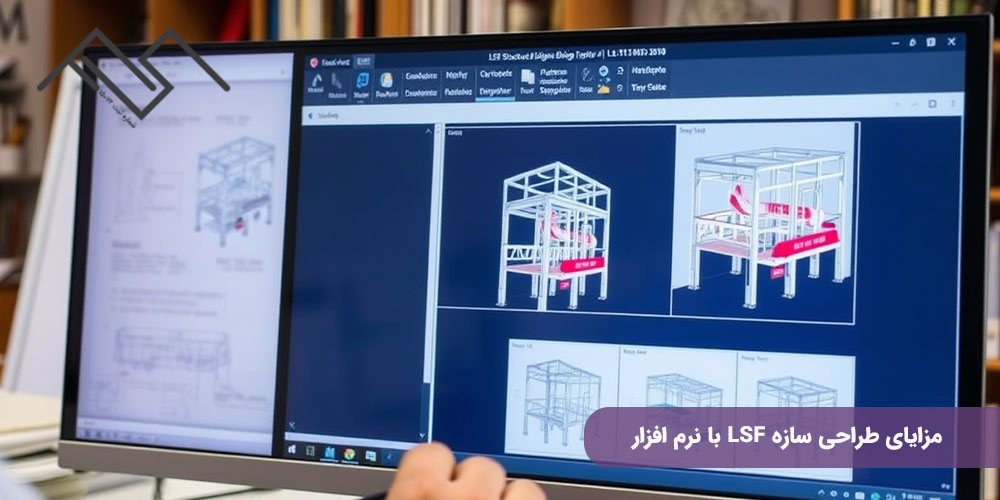

مزایای طراحی سازه LSF با نرم افزار

استفاده از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF، مزایای متعددی را برای مهندسان و پیمانکاران به همراه دارد. در اینجا به برخی از مزایای طراحی سازه LSF با نرم افزار اشاره می‌کنیم:

• افزایش دقت و سرعت طراحی: نرم‌افزارهای طراحی سازه‌های LSF، امکان مدل‌سازی دقیق و تحلیل سریع سازه را فراهم می‌کنند که منجر به افزایش دقت و سرعت طراحی می‌شود.
• کاهش هزینه‌ها: با بهینه‌سازی طراحی و کاهش مصرف مصالح، استفاده از نرم‌افزارهای طراحی سازه‌های LSF می‌تواند منجر به کاهش هزینه‌های ساخت شود.
• افزایش ایمنی: با تحلیل دقیق رفتار سازه تحت بارگذاری‌های مختلف، استفاده از نرم‌افزارهای طراحی سازه‌های LSF می‌تواند منجر به افزایش ایمنی سازه شود.
• بهبود کیفیت ساخت: با تهیه نقشه‌های اجرایی دقیق و کامل، استفاده از نرم‌افزارهای طراحی سازه‌های LSF می‌تواند منجر به بهبود کیفیت ساخت شود.
• افزایش بهره‌وری: با اتوماسیون فرآیند طراحی و کاهش زمان مورد نیاز برای تهیه نقشه‌ها، استفاده از نرم‌افزارهای طراحی سازه‌های LSF می‌تواند منجر به افزایش بهره‌وری شود.
• کاهش خطاهای انسانی: با استفاده از نرم‌افزار، خطاهای انسانی در طراحی و محاسبات به حداقل می‌رسد.
• سهولت در تغییرات طراحی: نرم‌افزارها این امکان را می‌دهند که به‌راحتی تغییرات مورد نیاز در طراحی اعمال شوند و تأثیرات آن‎ها بر سازه بررسی شود.
• ارائه مستندات دقیق: نرم‌افزارها امکان تولید مستندات دقیق و کامل از طراحی سازه را فراهم می‌کنند که برای مراحل ساخت، نصب و نگهداری ضروری است.

محاسبات سازه ال اس اف با نرم افزار

محاسبات سازه ال اس اف با نرم افزار شامل مراحل مختلفی است که در زیر به آن‌ها اشاره می‌شود:

• مدل‌سازی: برای استفاده از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF ابتدا باید مدل دقیقی از سازه در نرم‌افزار ایجاد شود. این مدل شامل تمام اجزای سازه (مقاطع، اتصالات، پوشش‌ها و غیره) و خواص مصالح آن‌ها است.
• بارگذاری: پس از مدل‌سازی باید بارگذاری‌های مختلفی که سازه در طول عمر خود تحمل می‌کند (بارهای مرده، زنده، باد، زلزله و غیره) را بر روی مدل اعمال کرد.
• تحلیل: نرم‌افزار با استفاده از روش‌های تحلیل المان محدود، رفتار سازه تحت بارگذاری‌های اعمال شده را تحلیل می‌کند. این تحلیل شامل محاسبه تنش‌ها، تغییر شکل‌ها، نیروهای داخلی و غیره است.
• کنترل طراحی: پس از تحلیل نتایج به‌دست‌آمده باید با الزامات آیین‌نامه‌های طراحی سازه‌های فولادی سرد نورد شده مقایسه شوند. در صورت نیاز، طراحی باید بهینه شود تا الزامات آیین‌نامه‌ها برآورده شوند.
• تهیه گزارش: در نهایت نرم‌افزار یک گزارش کامل از محاسبات سازه ال اس اف با نرم افزار ارائه می‌دهد که شامل اطلاعات مربوط به مدل، بارگذاری‌ها، نتایج تحلیل، و کنترل طراحی است. این گزارش می‌تواند برای ارائه به مراجع ذی‌صلاح و همچنین برای استفاده در مراحل ساخت و نصب سازه مورد استفاده قرار گیرد.

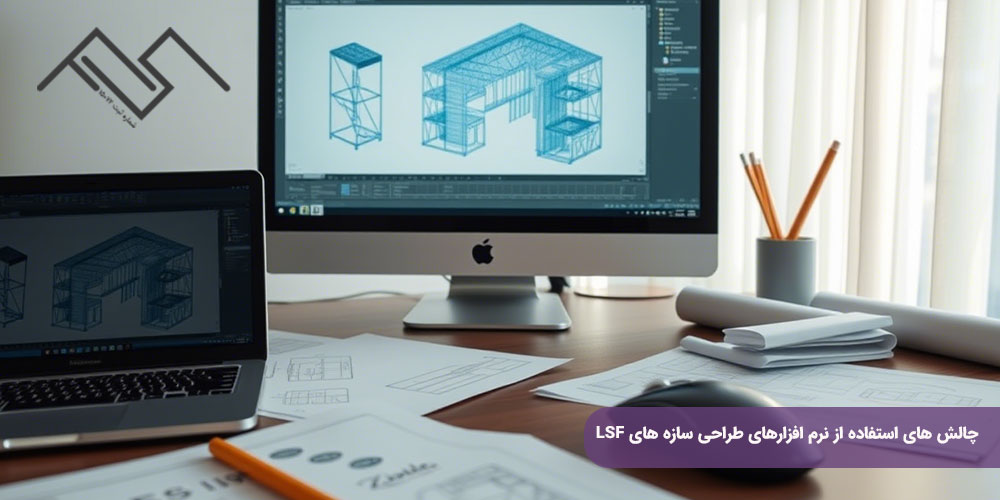

چالش ‌های استفاده از نرم‌ افزارهای طراحی سازه‌ های LSF

اصولاً لازم است که مهندسان با چالش‌های استفاده از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF آشنا باشند و راهکارهایی برای غلبه بر آن‌ها را در نظر بگیرند. انتخاب نرم‌افزار مناسب بسته به نیازهای خاص هر پروژه و همچنین بودجه و تخصص مهندسان متفاوت خواهد بود. به‌عبارت‌دیگر می‌توان گفت که باوجود فراوان بودن مزایای طراحی سازه LSF با نرم افزار استفاده از این نرم‌افزار با چالش‌هایی نیز همراه است که در زیر به برخی از آن‎ها اشاره شده است:

• نیاز به آموزش: برای استفاده صحیح و کارآمد از این نرم‌افزارها، نیاز به آموزش و کسب مهارت‌های لازم است.
• هزینه بالای نرم‌افزار: برخی از نرم‌افزارهای طراحی سازه‌های LSF، دارای هزینه بالایی هستند که ممکن است برای برخی از مهندسان و شرکت‌ها مقرون‌به‌صرفه نباشد.
• پیچیدگی نرم‌افزار: برخی از نرم‌افزارهای طراحی سازه‌های LSF، دارای رابط کاربری پیچیده‌ای هستند که یادگیری و استفاده از آن‌ها را دشوار می‌کند.
• نیاز به اطلاعات دقیق: برای دستیابی به نتایج دقیق و قابل‌اعتماد، نیاز به واردکردن اطلاعات دقیق و کامل در نرم‌افزار است.

جمع‌بندی

مزایای طراحی سازه LSF با نرم‌ افزارهای مختلف بسیار گسترده است و می‌تواند فرآیند طراحی و ساخت را به شکل چشمگیری بهبود ببخشد. همچنین، انجام محاسبات سازه ال اس اف با نرم ‌افزارهای تخصصی اطمینان از صحت و استحکام سازه را تضمین می‌کند و به مهندسان کمک می‌کند تا پروژه‌هایی با کیفیت بالا و مطابق با استانداردهای روز دنیا اجرا نمایند.

استفاده هوشمندانه از نرم‌افزارهای طراحی و شبیه‌سازی سازه‌های LSF آینده‌ای بهتر و ایمن‌تر را برای صنعت ساختمان رقم خواهد زد. برای کسب اطلاعات بیشتر در این خصوص و دریافت مشاوره در خصوص طراحی و اجرای پروژه‎های خود می‎توانید از طریق ارتباط با ما با کارشناسان ما در شرکت فرازسازه صنعت آرشین در ارتباط باشید.
